Tillämpningar av Couplant

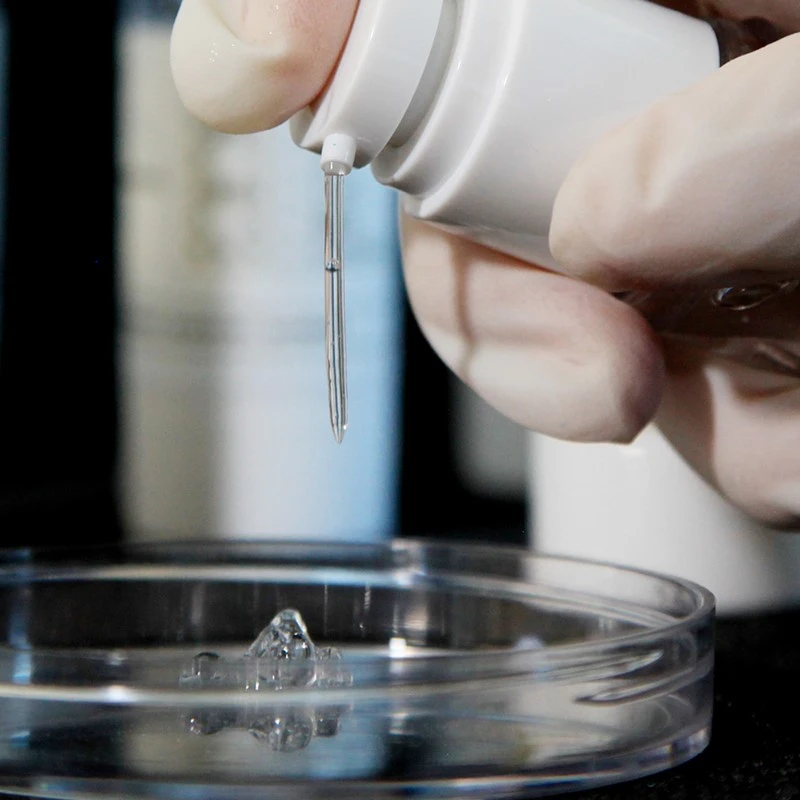

När ultraljudstestning eller tjockleksmätning utförs, appliceras först ett skikt av ljudöverföringsmedium på ytan av det testade arbetsstycket, vilket kallas ett kopplingsmedel, även känt som ultraljudskopplingsmedel, torrpulverkopplingsmedel (utspätt för användning), testkopplingsmedel, etc. Ultraljudskopplingsmedel avser ett skikt av genomskinligt medium på arbetsstycket och ytan på proben. Huvudfunktionen hos ultraljudskopplingsmedel är att eliminera luften mellan sonden och ytan på det uppmätta arbetsstycket, så att ultraljudsvågor effektivt kan penetrera det uppmätta arbetsstycket, vilket säkerställer tillräcklig ljudintensitet och transmittans på detekteringsytan för att uppnå syftet med detektering. Dessutom kan kopplingsmedel med viss fluiditet också minska friktionen, smörja sondens rörelse på arbetsstycket vid direktkontaktdetektering och förlänga sondens livslängd.
Hur väljer man rätt koplantering?
1. Ytförhållanden
Ju grovare yta arbetsstycket är, desto mer beroende är det av kopplingsmedlets verkan. Viskösa kopplingsmedel är mer lämpliga för sådana detektionsytor än lågviskösa kopplingsmedel, eftersom de bättre kan fylla mellanrummen mellan gränsytor orsakade av grova ytfördjupningar och utsprång.
Men på en slät yta krävs inte nödvändigtvis högviskösa kopplingsmedel. Lågviskösa kopplingsmedel underlättar vanligtvis den enkla förflyttningen av givare på släta eller bearbetade ytor.
2. Typ av material
Det mest grundläggande kravet för icke-förstörande testning är att materialet inte kommer att genomgå några förändringar före och efter testning. Det vill säga, kopplingsmedlet som används för testning kommer inte att skada det testade arbetsstycket på något sätt.
Till skillnad från vissa material som vanligtvis används som "kopplingsmedel" (som hög-temperaturfett, vaselin, motorolja, hårgelé, etc.), har kopplingsmedel som är speciellt utformade för ultraljudstestning testats för att säkerställa att de är säkra för materialen som består av arbetsstycket.
Vissa kopplingsmedel har vissa rostförebyggande funktioner, vissa kopplingsmedel kan säkert användas på plast och glasfibrer, medan andra är godkända för användning på legeringar inom flyg- och rymdindustrin. Därför måste du innan användning kontrollera om det använda kopplingsmedlet kan användas för materialet i det testade arbetsstycket.
3. Mätområde
Om arean av arbetsstycket eller arean som ska testas är relativt stor, kan ett kopplingsmedel som automatiskt kan spridas väljas för att minimera tiden för applicering av kopplingsmedlet.
Dessutom är vätningsprestandan hos kopplingsmedlet också mycket viktig. Ett kopplingsmedel med goda vätningsegenskaper kan säkerställa att det inte finns några blinda fläckar i kopplingen under ultraljudstestning av stor-yta.
4. Mätning av miljö/temperatur
För ultraljudstestning vid låg-temperatur är vatten-baserade kopplingsmedel inte det bästa valet. För när temperaturen sjunker är de mer benägna att frysa. Ett bättre val vid låga temperaturer är att använda kisel-baserade eller alkoholbaserade kopplingsmedel.
Kopplingsmedlet som används för ultraljudstestning vid hög-temperatur är speciellt utformat för att säkerställa normal drift vid höga temperaturer utan förbränning eller uttorkning. När du väljer hög- kopplingsmedel bör särskild uppmärksamhet ägnas åt antändningspunkten, som är självantändningstemperaturen. Använd aldrig kopplingsmedel över självantändningstemperaturen.
