Ultraljudsmätning av tjocklek av koppar-Silverkompositmaterial

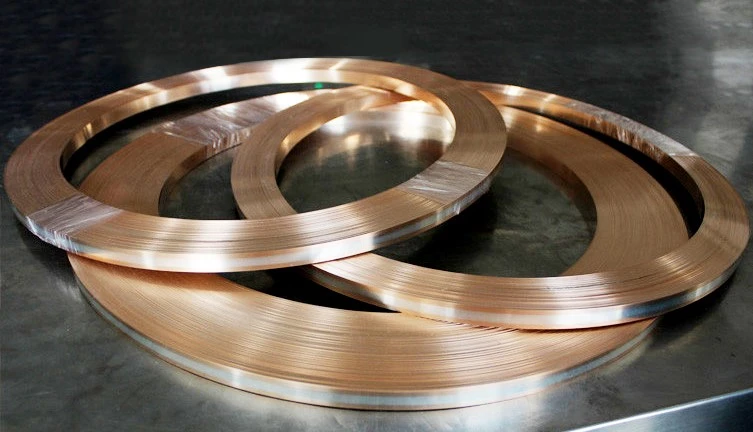

I den kontinuerliga utforskningen av materialvetenskap har metallkompositmaterial blivit en viktig kraft för att främja vetenskapliga och tekniska framsteg och industriell uppgradering med sin unika prestandakombination. Som ledande inom detta område visar koppar-silverkompositplattor gradvis sitt oersättliga värde inom flera högteknologiska-områden med sina utmärkta fysikaliska och kemiska egenskaper.

Elektrisk och termisk ledningsförmåga:Koppar-silverkompositplattan bibehåller silvers höga elektriska ledningsförmåga och värmeledningsförmåga, vilket gör den till det föredragna materialet inom områdena kraftöverföring, värmeavledningsanordningar, etc.

Mekanisk egendom:Genom rimlig koppar-silverförhållandedesign och kompositprocessoptimering visar koppar-silverkompositplattan goda mekaniska egenskaper, inklusive hög hållfasthet, hög seghet och god utmattningsbeständighet.

Korrosionsbeständighet:Koppar-silverkompositplatta har god beständighet mot en mängd olika korrosiva medier, lämpliga för marinteknik, kemisk utrustning och andra applikationer som kräver hög korrosionsbeständighet.

Bearbetningsegenskaper:Koppar-silverkompositplåt har goda bearbetningsegenskaper, lätt att skära, böja och svetsa, vilket gör den bekväm att tillverka delar av olika komplexa former.

Med sina unika prestandafördelar har cooper-silverkompositplåt visat ett brett användningsområde inom många områden som elektronik, flyg, medicinsk utrustning och ny energi.

Vid forskning och utveckling, produktion och applicering av koppar-silverkompositplattor är noggrann mätning av deras tjocklek mycket viktig.

Som ett hög-exakt och icke-förstörande mätverktyg kan ultraljudstjockleksmätare mäta tjockleken på koppar-silverkompositplatta exakt genom att sända ultraljudspuls och ta emot den reflekterade signalen. Denna metod har inte bara hög mätnoggrannhet, utan också lätt att använda, lämplig för arbetsstycken av olika former och storlekar, är ett oumbärligt verktyg inom området för vetenskaplig forskning och produktion.

Det här är en provprodukt vi fick, en tunn böjd metallplatta gjord av koppar-silverkompositmaterial. Den totala tjockleken är ca 3 mm, varav silverskiktets tjocklek är 100-110 mikron.

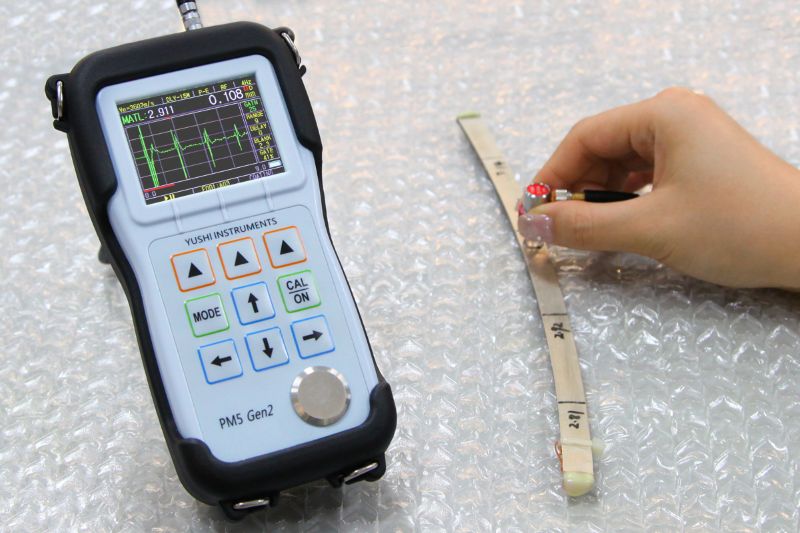

Provet är ett metallmaterial med en slät mätyta. Beroende på tjockleken är det lämpligt att använda en 15M enkristallfördröjningslinjesond, kombinerad med YUSHI PM5 Gen2 precisions-ultraljudstjockleksmätare för att göra exakta, pålitliga och repeterbara icke-förstörande mätningar.

PM5 Gen2 ultraljudstjockleksmätare kan visa tjockleken på två lager av material samtidigt. Ställ in ljudhastigheten för de två materialen separat, justera A-skanningsvågformen, tjockleken på det övre silverskiktet och det nedre kopparskiktet är som följer:

Om du vill lära dig mer om metoden för att mäta tjockleken på koppar-silverkompositmaterial med hjälp av ultraljudsteknik, eller om du har några problem med mätningen, är du välkommen att kontakta oss för att skicka prover för testning, vi kommer att erbjuda dig den bästa mätlösningen.
