YUSHI PR21 ultraljudspulssändar- och mottagarmodul
Produktöversikt

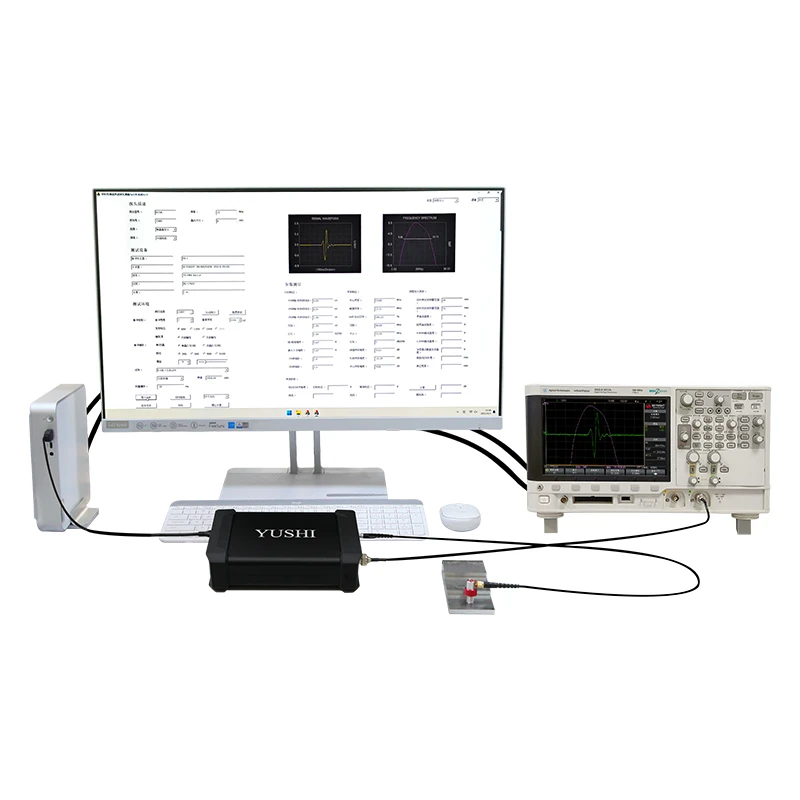

PR21, utvecklad och tillverkad av YUSHI Instruments, är en hög-dator-kontrollerad ultraljudspulsgenerator och mottagare. Instrumentet är anslutet till en dator och ett oscilloskop för användning, applicerat för ultraljudsfeldetektering, tjockleksmätning och sondtestning, etc.PR-seriens pulsgenerator och mottagare kan användas för olika applikationer i icke-förstörande testning och materialanalys.
Tekniska fördelar och funktioner
Precisionspulsgenerering och kontroll
- Åtta sänder spänning 25~200V och justerar pulsbredden från 15ns till 1000ns i steg om 5 ns.
- Flera triggerläge: Intern trigger:4Hz-2kHz; Extern trigger: 0-5kHz
- Anpassa negativ fyrkantsvågspuls och snabb 3,5ns stigtid
Konfigurerbar mottagare och programvara
- Dubbel arbetsmetod:Single-element(Pulse-Echo) eller Dual-element(Penetration)
- 8 justerbara nivåer av dämpning och 0-60dB förstärkningsområde
- Tillhandahåll öppen SDK och utvecklingsbibliotek
Applikationsscenarier
Prestandatestning av ultraljudssond
Det är avgörande för sondvalidering och utveckling. Genom att analysera ekosignalen från referensblocket (med FFT-funktionen hos oscilloskopet) kan forskare exakt bestämma centrumfrekvensen, bandbredden och spektralfördelningen för sonden.
Detta hjälper till med prestandavalidering, försämringsövervakning och utvärdering av anpassade eller nya sensordesigner.
Ultraljudsmaterialanalys
Detta system kan utföra grundläggande materialforskning genom ultraljudsmetoder.
Ljudhastighetsmätning: Med hjälp av ett material med känd tjocklek beräknas materialets ljudhastighet genom att mäta tidsskillnaden mellan två på varandra följande bottenekon, för att utvärdera materialets mekaniska egenskaper.
Ultraljudsfeldetektering och tjockleksmätning
Tillhandahöll en pålitlig plattform för utveckling av icke-förstörande testteknik.

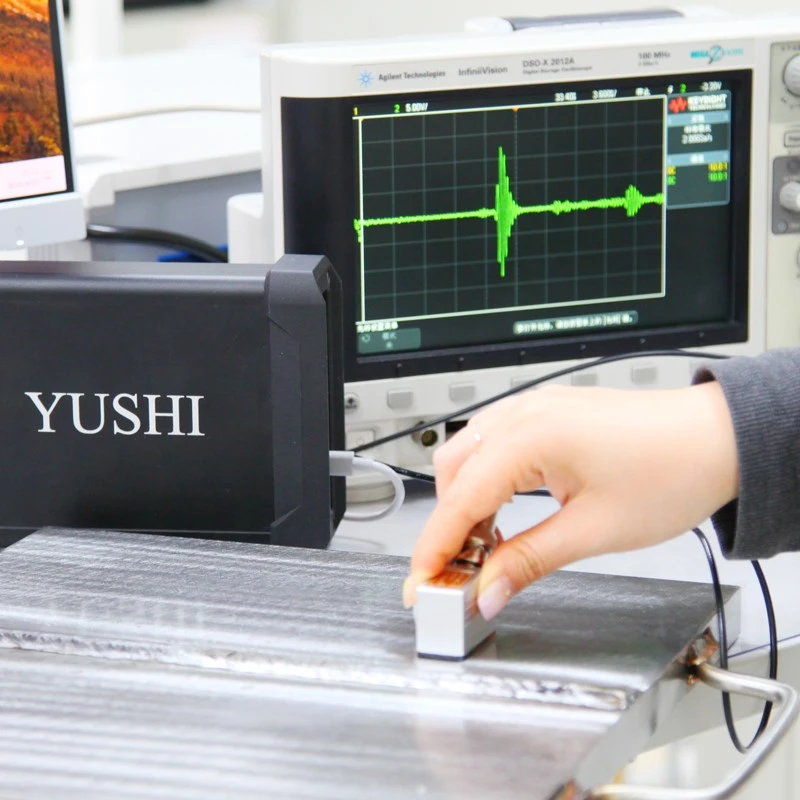

- Defektanalys: I pulsekoläge hjälper systemet att identifiera och karakterisera interna defekter (sprickor, tomrum) genom att tolka egenskaperna hos reflekterade signaler.
- Precisionstjockleksmätning: För material med känd ljudhastighet erhålls tjockleken exakt från tidsintervallet mellan flera bakväggsekon (tjocklek=(v * Δ t)/2), som kan användas för korrosionsbedömning och skiktmätning.

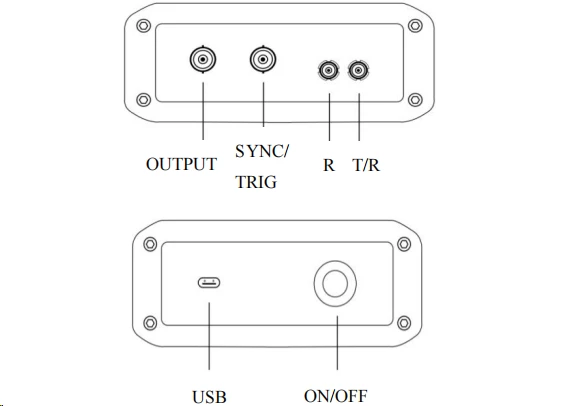

Strukturell sammansättning
Styrprogramvara
De viktiga parametrarna för emissions- och mottagningsområde:
1. Emissionsområde: Emissionsspänning (25-200V), Pulsbredd (15-1000ns), Upprepningsfrekvens (20HZ-2kHz), Triggerkälla (intern/extern)
2. Mottagningsområde: enkla/tvillingelement, dämpning (30-500Ω), förstärkning (0-60dB)
Tekniska specifikationer

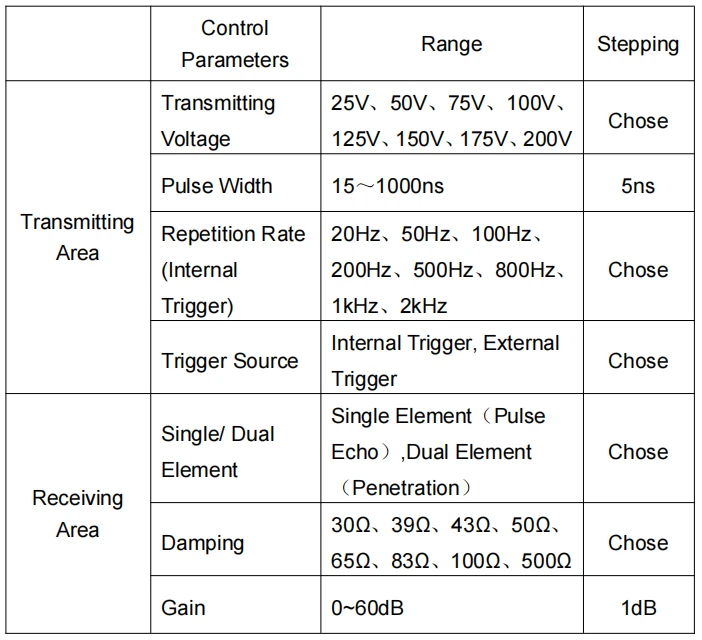

1.Kontrollparametrar
2. Tekniskt blad
