Snabbbyte av vinkelstrålesond för ultraljudsinspektion

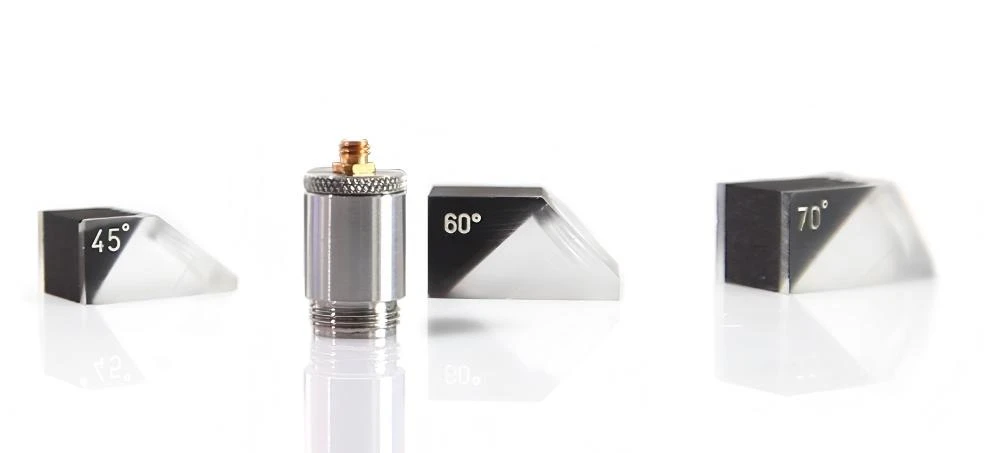

När den används med utbytbara kilar, överför den löstagbara enkristallsonden brytningsvågor (skjuvvågor eller längsgående vågor) in i komponenten. Denna konfiguration används vanligtvis för testning av svetsintegritet. Denna design möjliggör enkel fram- och bakskanning och förbättrar detekteringseffektiviteten nära ytan.

Den löstagbara sonden består av en sond och en kil, som kan separeras som separata komponenter. Genom att använda brytningsprincipen sker modomvandling vid gränssnittet mellan två medier, vilket genererar brytande tvärgående eller längsgående vågor i testarbetsstycket. Vid en typisk inspektion utbreder sig ljudstrålen nedåt i den genererade vinkeln till arbetsstyckets bottenyta och reflekteras sedan uppåt i samma vinkel. Genom att flytta sonden fram och tillbaka kan ljudstrålen skanna svetsfogens hela höjd. Denna skanningsåtgärd kan inspektera hela svetsvolymen och detektera diskontinuiteter längs smältlinjen och inom svetsvolymen.

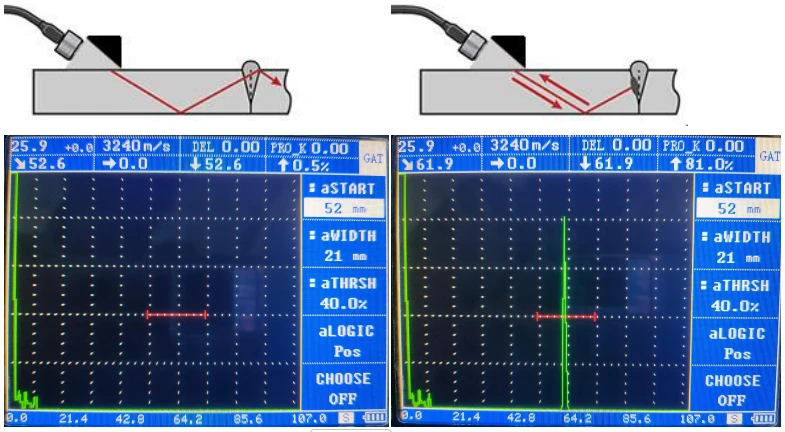

I följande exempel passerar ljudstrålen genom en kvalificerad svets utan att reflekteras tillbaka, så det kommer ingen defektindikering på skärmen. I andra bilder kan diskontinuiteten i svetsområdet orsaka stark reflektion av ljudstrålen, och defektområdet markeras med ett rött rutnät.

1. Anta en skruv i design med ett 304 rostfritt stålskal.
2. Utmärkt signal-till-brusförhållande i kombination med enastående slitstyrka.

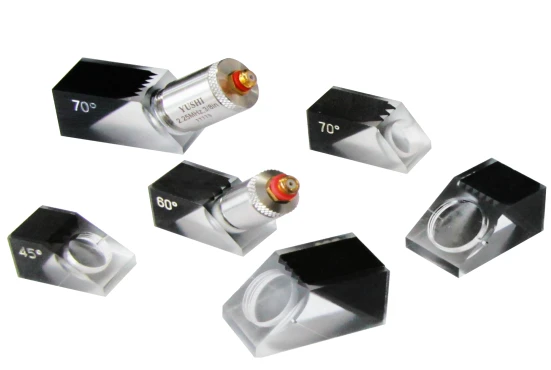

3. Kilblocket kan bytas ut för att uppnå maximal funktionalitet och förlänga dess livslängd.
4. Användare kan anpassa kilar efter behov för att uppnå valfri brytningsvinkel inom det teoretiska området för ultraljud.
5. Ytdesign säkerställer optimal koppling till arbetsstyckets yta.
6. Stöd ASTM-testrapporter

• Feldetektering och dimensionering
• Allmän svetsinspektion, inklusive små och tunna arbetsstycken
• Rör, tryckkärl, lagringstankar, turbinblad
• Axlar, smide och gjutgods
• Bondtestning
• Järnvägshjul och räls
