Kan en ultraljudssond användas för att upptäcka främmande föremål i produkter? Det är en fråga som jag får mycket ställd som leverantör av ultraljudssonder. Och svaret är ett rungande ja! I det här blogginlägget förklarar jag hur ultraljudssonder fungerar, varför de är bra för att upptäcka utländska objekt och de olika typerna av sonder du kan använda för detta ändamål.
Låt oss börja med grunderna. Hur fungerar ultraljudssonder? Tja, ultraljudssonder avger höga frekvensljudvågor som reser genom materialet som inspekteras. När dessa ljudvågor möter ett främmande föremål eller en defekt i produkten, reflekteras de tillbaka. Sonden plockar sedan upp dessa reflekterade vågor och omvandlar dem till en elektrisk signal. Denna signal analyseras för att bestämma närvaron, platsen och storleken på det främmande objektet.
En av de främsta orsakerna till att ultraljudssonder är så effektiva för att upptäcka främmande föremål är deras förmåga att penetrera olika material. Oavsett om det är metall, plast eller till och med vissa typer av livsmedelsprodukter, kan ultraljudsvågor resa genom dem och upptäcka eventuella avvikelser. De kan också upptäcka föremål som inte är synliga för det blotta ögat, vilket är en enorm fördel i kvalitetskontrollprocesser.
Låt oss nu prata om de olika typerna av ultraljudssonder som kan användas för detektering av främmande objekt.

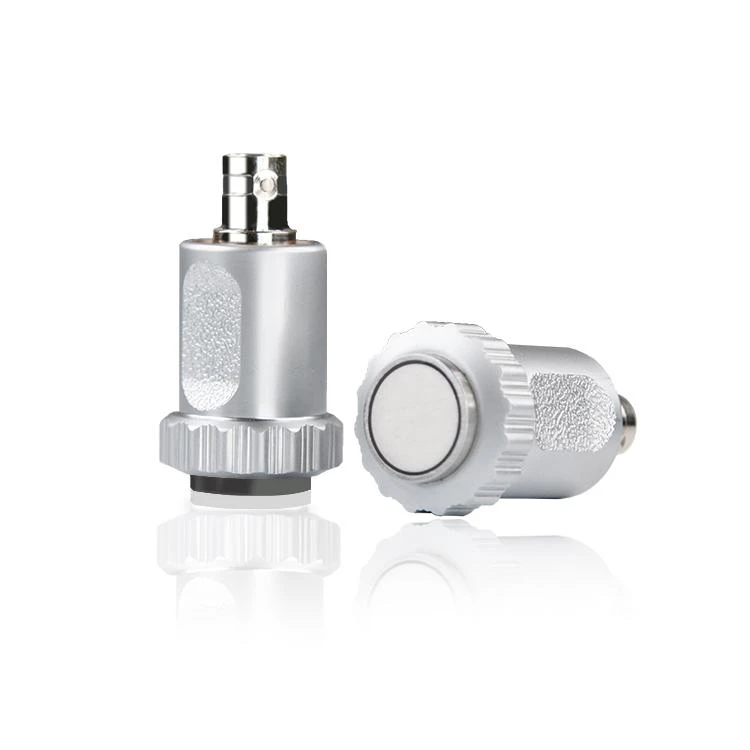

Enkel elementet rak strålesond
DeEnkel elementet rak strålesondär ett populärt val. Som namnet antyder har det ett enda element som avger och får ultraljudsvågor i en rak linje. Denna typ av sond är utmärkt för att upptäcka främmande föremål som finns direkt i ljudvågens väg. Det används ofta i applikationer där produkten har en relativt enkel geometri och de främmande föremålen förväntas vara på en känd plats. Till exempel i ett metallrör kan det enkelt upptäcka eventuella skräp eller främmande partiklar inuti.
Dual - Element Straight Beam Probe
Ett annat alternativ ärDual - Element Straight Beam Probe. Denna sond har två element: ett för att överföra ultraljudsvågor och den andra för att ta emot dem. Fördelen med en dubbel elementsond är att den kan ge bättre känslighet och upplösning, särskilt när man upptäcker små främmande föremål. Det påverkas också mindre av ytråhet och kan fungera bra i material som har en viss grad av dämpning. Vid livsmedelsbearbetning kan till exempel upptäcka små benfragment eller hårda partiklar i köttprodukter.
Longitudinal Dual - Element Angle Beam Probe
DeLongitudinal Dual - Element Angle Beam Probeär lite mer specialiserad. Den avger ultraljudsvågor i en vinkel, vilket gör att den kan upptäcka främmande föremål som är belägna - axeln. Detta är användbart i produkter med komplexa former eller när de främmande föremålen troligen kommer att vara i vinkel mot ytan. Till exempel i ett turbinblad kan det upptäcka sprickor eller främmande inneslutningar som inte är parallella med ytan.
När du väljer en ultraljudssond för detektering av främmande objekt finns det några faktorer du måste tänka på. För det första är den typ av material du inspekterar mycket. Olika material har olika akustiska egenskaper, såsom densitet och ljudhastighet, vilket kan påverka hur ultraljudsvågorna rör sig genom dem. Till exempel har metaller i allmänhet en högre ljudhastighet än plast, så du kan behöva en annan sondfrekvens för varje.
Storleken och formen på de utländska föremålen du försöker upptäcka spelar också en roll. Mindre objekt kräver högre frekvensprober för bättre detektion, medan större objekt kan detekteras med lägre frekvensprober. Och om de främmande föremålen är oregelbundet formade, kan du behöva en sond med god vinkelupplösning.
Miljön där inspektionen äger rum är en annan viktig faktor. Om inspektionen görs i en bullrig eller hård miljö, behöver du en sond som är robust och tål dessa förhållanden. Vissa sonder är utformade för att vara vattentäta eller resistenta mot höga temperaturer, vilket kan vara avgörande i vissa branscher.
Nu vet jag att du kanske tänker, "Det här låter bra, men hur vet jag vilken sond som är rätt för min specifika applikation?" Tja, det är där vi kommer in. Som en ultraljudssondleverantör har vi ett team av experter som kan hjälpa dig att välja den perfekta sonden för dina behov. Vi kan ta hänsyn till alla faktorer som jag nämnde ovan och rekommenderar den mest lämpliga sonden för dina produkt- och inspektionskrav.
Vi erbjuder också högkvalitativa ultraljudssonder till konkurrenskraftiga priser. Våra sonder är gjorda med den senaste tekniken och genomgår strikta kvalitetskontrollprocesser för att säkerställa deras prestanda och tillförlitlighet. Oavsett om du är ett litet företag som vill förbättra din kvalitetskontroll eller ett stort företag med högvolymproduktion, kan vi ge dig rätt lösning.
Om du är intresserad av att lära dig mer om våra ultraljudssonder eller vill diskutera dina specifika behov för upptäckt av utländska objekt, tveka inte att komma i kontakt. Vi är här för att svara på alla dina frågor och hjälpa dig att hitta den bästa sonden för din ansökan. Kontakta oss idag och låt oss börja arbeta tillsammans för att förbättra kvaliteten på dina produkter.
Referenser
- "Ultrasonic Testing: Theory and Practice" av Paul C. McMaster
- "Icke - Destructive Testing Handbook - Ultrasonic Testing" av American Society for Donestructive Testing
